航天推进器结构爆破试验测试

产品/系统概述

推进器是交通工具的推进设备,是将交通工具上动力装置提供的动力转换成推力,推进交通工具前行。航天推进器结构爆破试验测试系统主要研究航天器爆破发射时推进器结构特性, 高速应变、冲击、振动、温度等参数。

产品/系统功能

系统分以下四个部分:
1)爆破现场;
2)传感系统:包括高速CCD、加速度传感器、温度传感器等。高速CCD捕捉推进器实时运动,其他传感器检测结构变化参数墨幽;
3)测试平台:基于NI PXI总线,包括两个18槽PXIe机箱,机箱之间同步。模块包括动态信号采集模块、高速数采模块、高速温度采集模块、定时与同步模块、高速流盘模块;
4)主控平台:主要完成控制系统操作、发送同时触发指令、监控系统状态等功能。

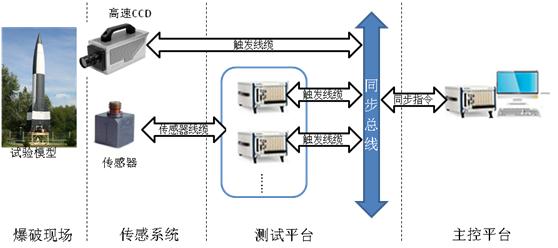

系统结构图

航天推进器结构爆破试验测试结构图

技术指标

  • 基于PXI总线,TCLK技术,同步精度<1ns;
  • 高频响温度传感器、适配器、高速采集模块;
  • 基于RAID-0技术的 高速流盘,达800MB/s
