硬件教学实验组件

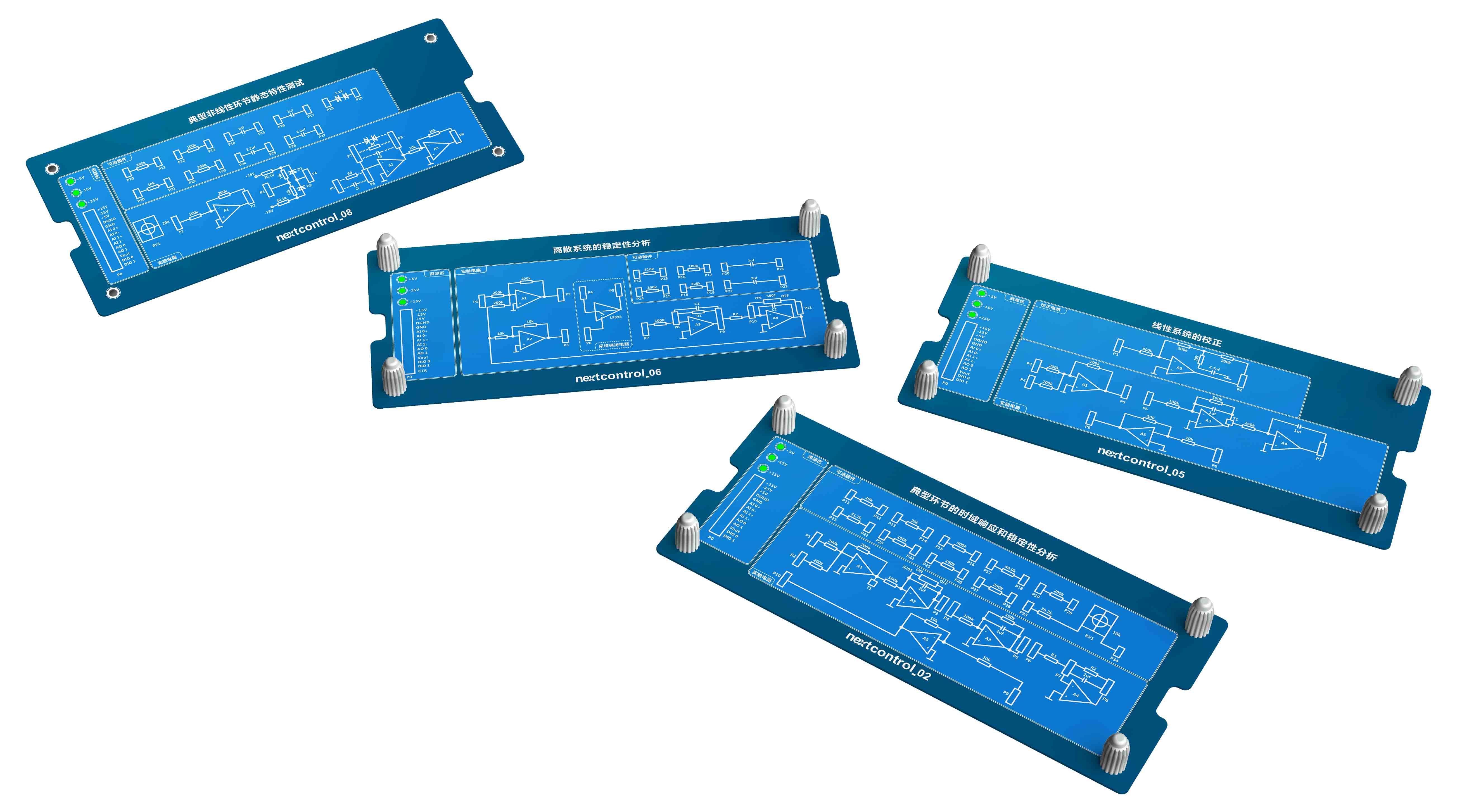

nextcontrol自动控制原理模块套件
自动控制原理系列nextcontrol,是针对控制理论,自动控制原理等基础课程设计的教学实验模块。nextcontrol系列可以完成典型环节的时域响应、典型系统的时域响应和稳定性分析、线性系统的根轨迹分析、线性系统的频率响应分析、线性系统的校正、离散系统的稳定性分析、线性系统的状态空间分析、典型非线性环节静态特性测试等课程教学。

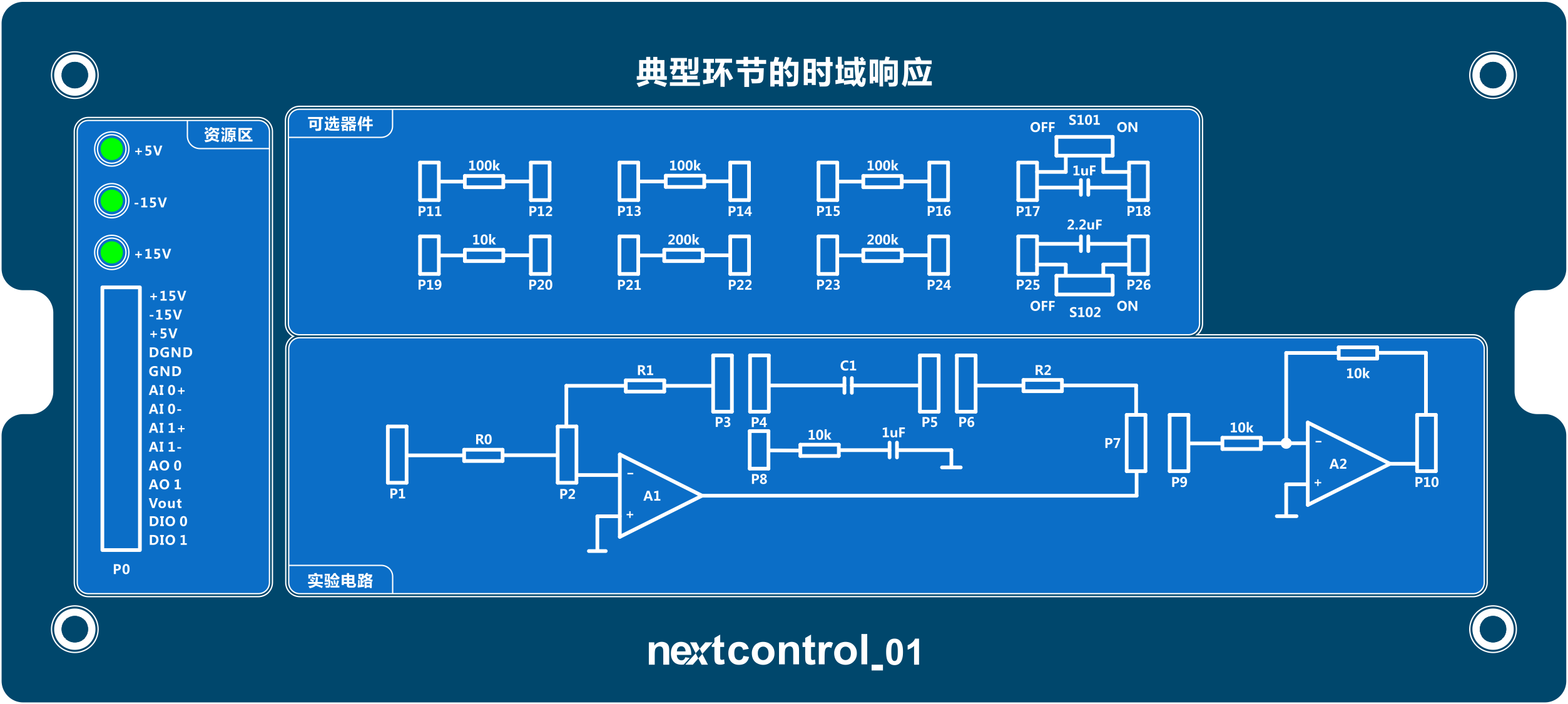

nextcontrol01-典型系统的时域响应实验模块
1、掌握各典型环节模拟电路的构成方法,掌握nextcontrol实验课件系统的使用方法。
2、熟悉各种典型环节的理想阶跃响应曲线和实际阶跃响应曲线。
3、了解参数变化对典型环节动态特性的影响。
nextcontrol01-典型系统的时域响应实验模块 使用手册下载地址:此处
nextcontrol01-典型系统的时域响应实验模块 软件下载地址:此处

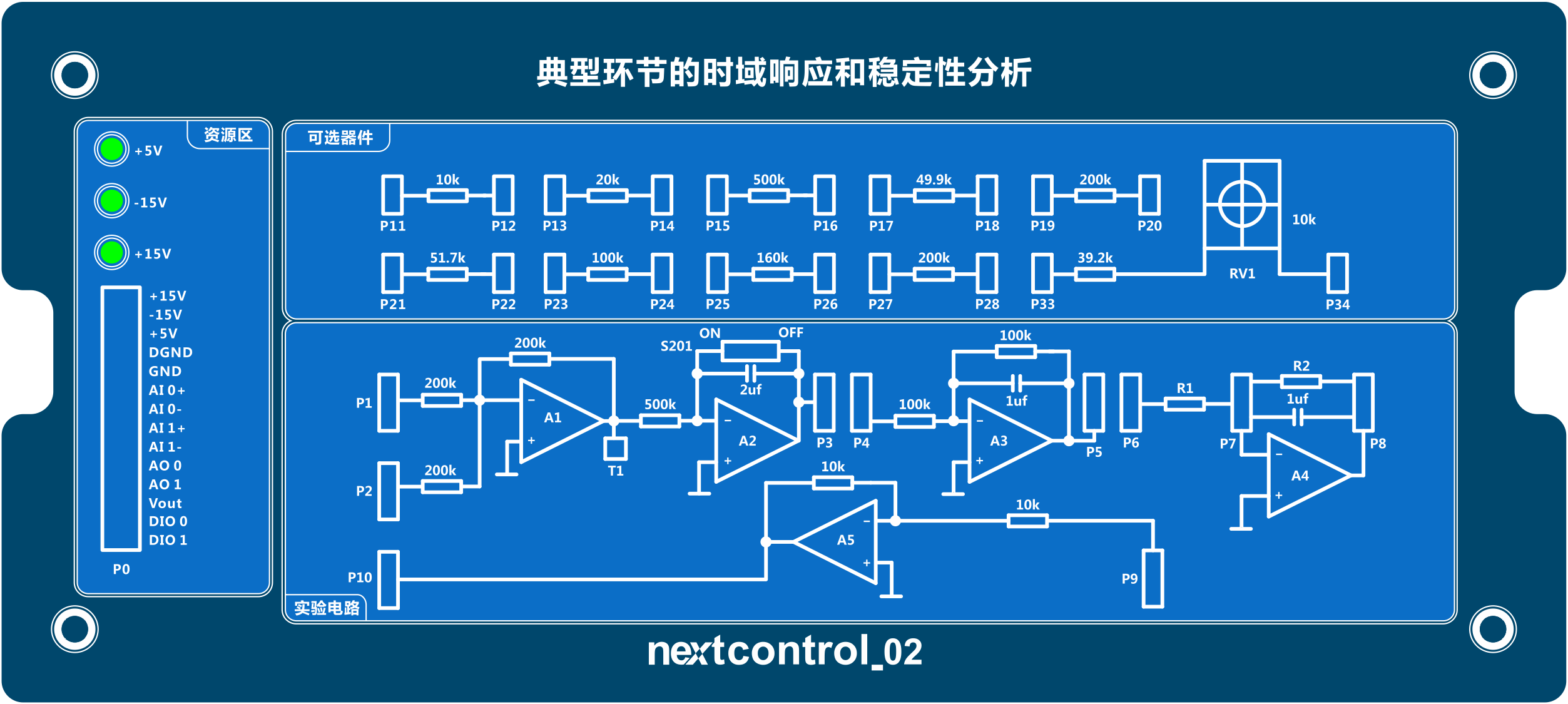

nextcontrol02 - 典型系统时域响应和稳定性分析实验模块
1、研究二阶系统的特征参量对过渡过程的影响。
2、研究二阶系统的三种阻尼比下的响应曲线及系统的稳定性。
3、熟悉Routh判据,用Routh判据对三阶系统进行稳定性分析。
nextcontrol02-典型系统的时域响应和稳定性分析实验模块 使用手册下载地址:此处
nextcontrol02-典型系统的时域响应和稳定性分析实验模块 软件下载地址:此处

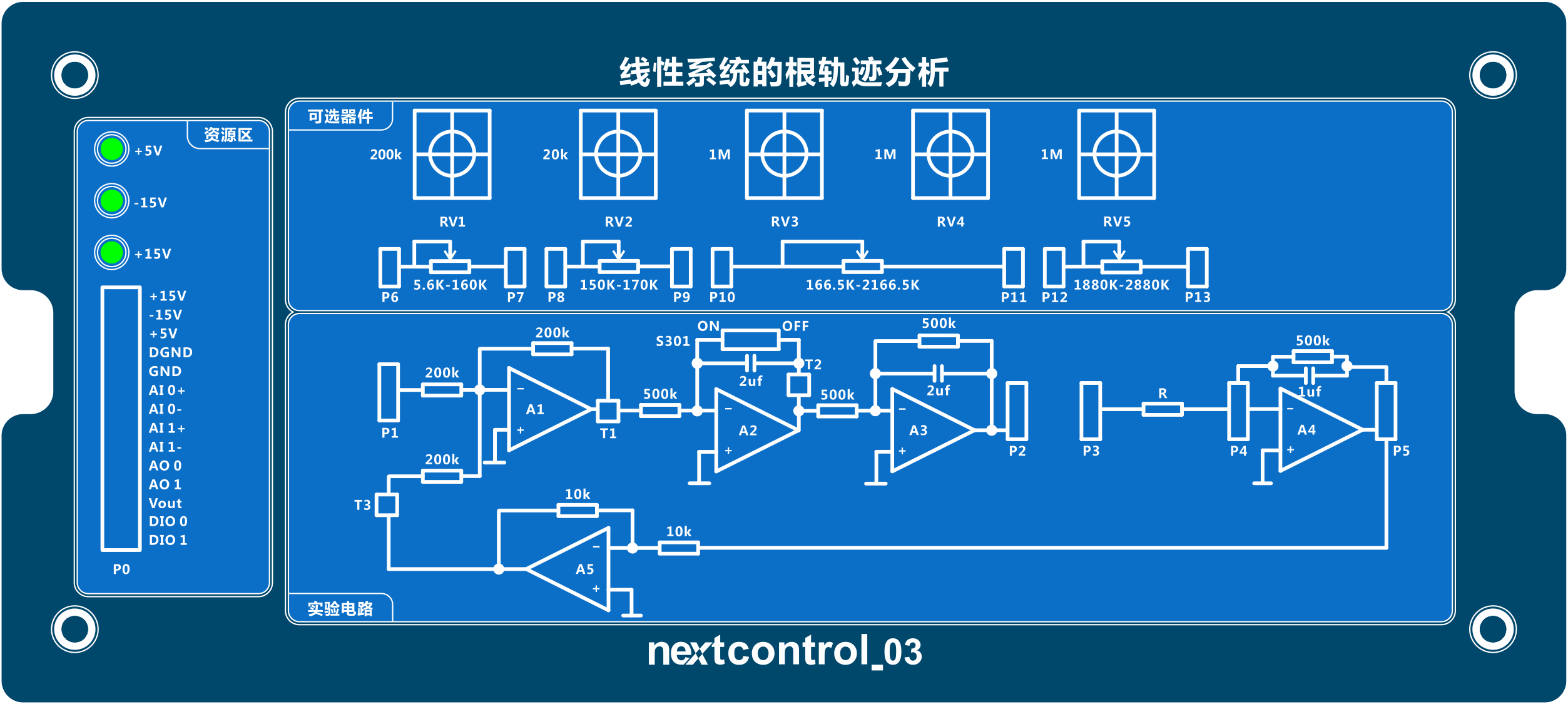

nextcontrol03 - 线性系统的根轨迹分析实验模块
1、根据对象的开环传函,做出根轨迹图。
2、掌握用根轨迹法分析系统的稳定性。
3、通过实际实验,来验证根轨迹方法。
nextcontrol03-线性系统的根轨迹分析实验模块 使用手册下载地址:此处
nextcontrol03-线性系统的根轨迹分析实验模块 软件下载地址:此处

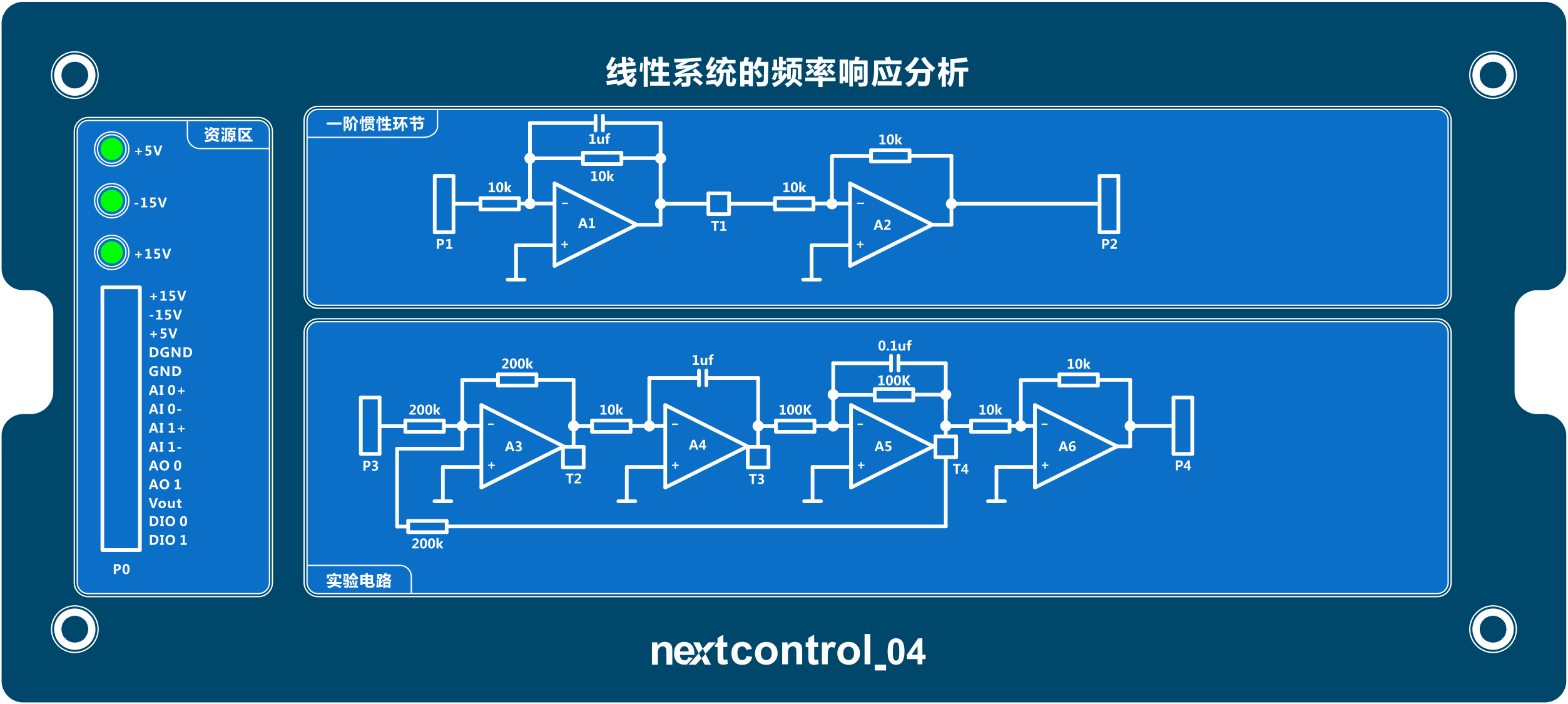

nextcontrol04 - 线性系统的频率响应实验模块
1、掌握波特图的绘制方法及由波特图来确定系统开环传递函数。
2、掌握实验方法测量系统的波特图。
nextcontrol04-线性系统的频率响应实验模块 使用手册下载地址:此处
nextcontrol04-线性系统的频率响应实验模块 软件下载地址:此处

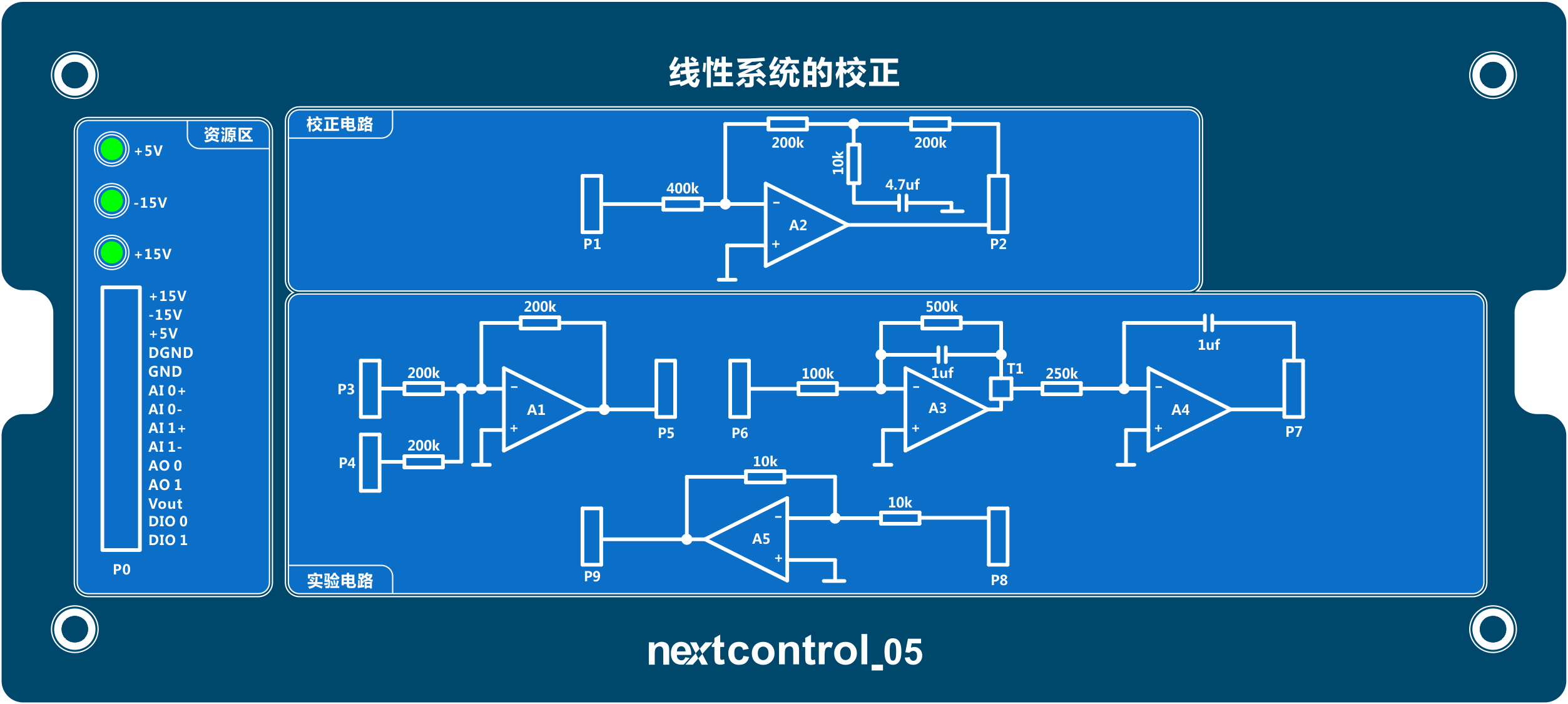

nextcontrol05 - 线性系统的校正实验模块
通过此次实验使学生掌握设计串联校正网络的方法以及实现方法,并通过比较校正前、后系统的性能指标,验证设计的校正网络是否能使校正后系统满足性能指标的要求。
nextcontrol05-线性系统的校正实验模块 使用手册下载地址:此处
nextcontrol05-线性系统的校正实验模块 软件下载地址:此处

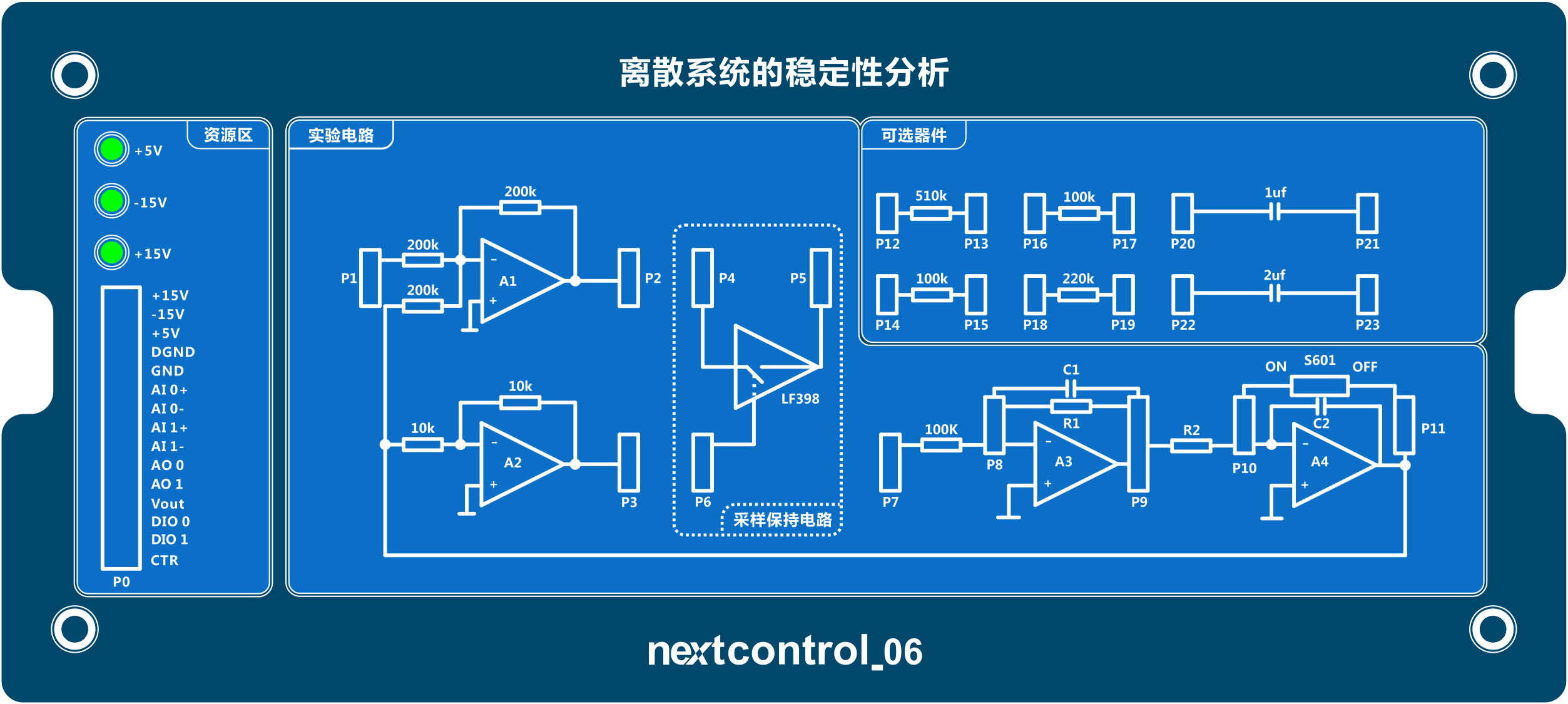

nextcontrol06 - 离散系统的稳定性分析实验模块
1、掌握香农定理,了解信号的采样保持不采样周期的关系。
2、掌握采样周期对采样系统的稳定性影响
nextcontrol06-离散系统的稳定性分析实验模块 使用手册下载地址:此处
nextcontrol06-离散系统的稳定性分析实验模块 软件下载地址:此处

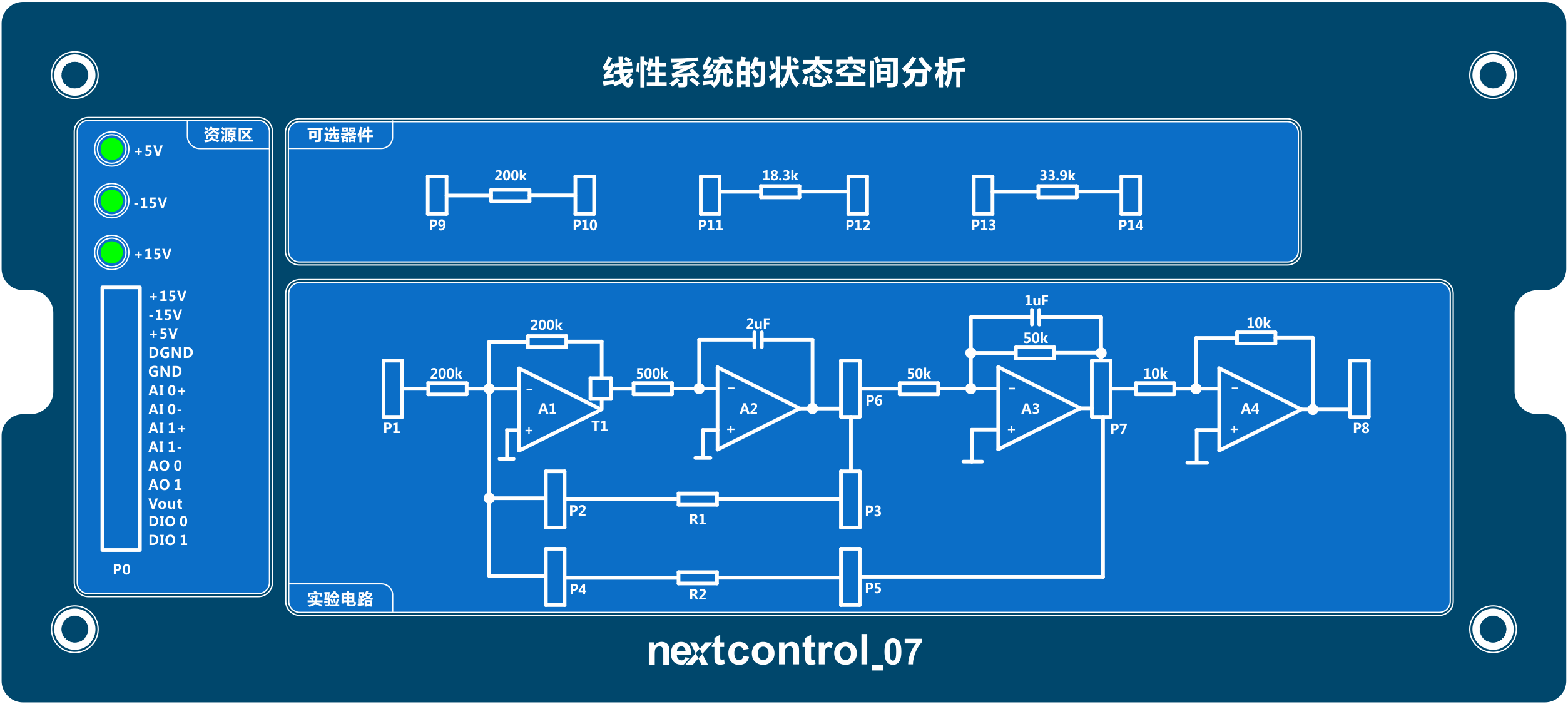

nextcontrol07 - 线性系统的状态空间分析实验模块
掌握线性系统的状态空间分析的方法。
nextcontrol07-线性系统的状态空间分析实验模块 使用手册下载地址:此处
nextcontrol07-线性系统的状态空间分析实验模块 软件下载地址:此处

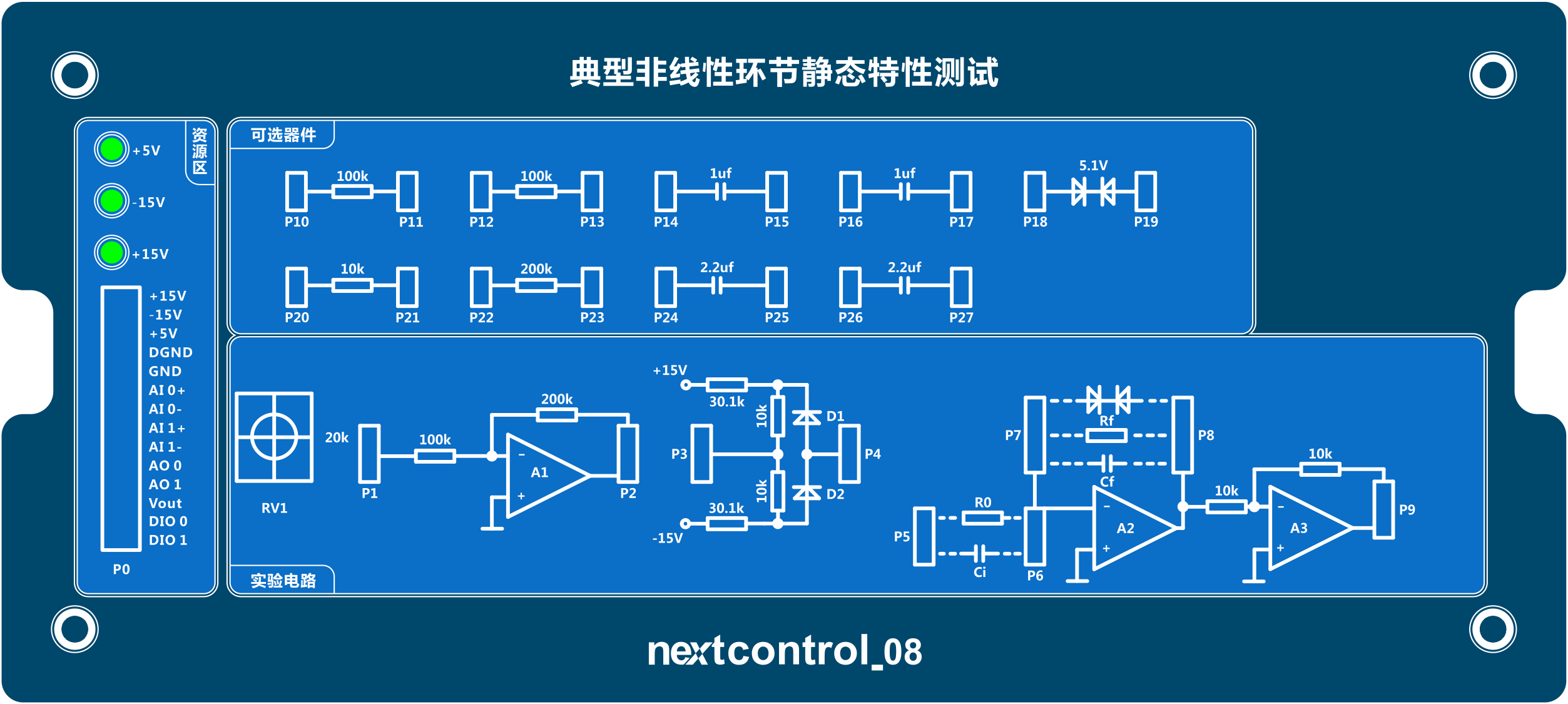

nextcontrol08 - 典型非线性环节静态特性测试实验模块
1、了解和掌握典型非线性环节的原理。
2、分析典型非线性环节的模拟电路,观测典型非线性环节的输出特性。
nextcontrol08-典型非线性环节静态特性测试实验模块 使用手册下载地址:此处
nextcontrol08-典型非线性环节静态特性测试实验模块 软件下载地址:此处
校企合作

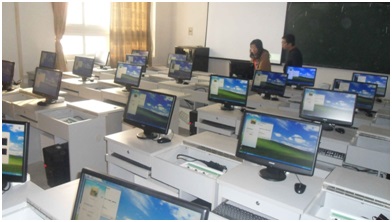

江汉大学
泛华为其引进了创新实验平台,包含 nextwire、nextsense、nextcontrol等多个学科的实验模块,学生不但可以通过这些模块加强基础知识的学习,同时可以利用产品将这些实验模块进行整合,从而创造出一些综合性、创新性的实验系统。这种实验方式打破了传统实验设备因功能电路固定、无法更改而对学生创新能力造成限制的弊端。
