硬件教学实验组件
nexthertz通信原理模块套件
nexthertz用户手册下载地址：此处
点击图标下载nexthertz软件
幅度调制 频率调制 采样重组 脉冲编码调制 数字频带调制 脉冲宽度调制
nexthertz系列创新实验模块颠覆了以往通信原理教学的传统方式，首创信号流的教学系统架构，在教学中所用到的信号流程图可以很直观地反映在实际实验系统中，从而让学生可以更清晰地看到信号在通信过程的各环节中的表达；借助虚拟仪器技术，除在PC中可直观显现外，还提供二次开发的创新功能，让师生在不断尝试中有效学到相关知识点。

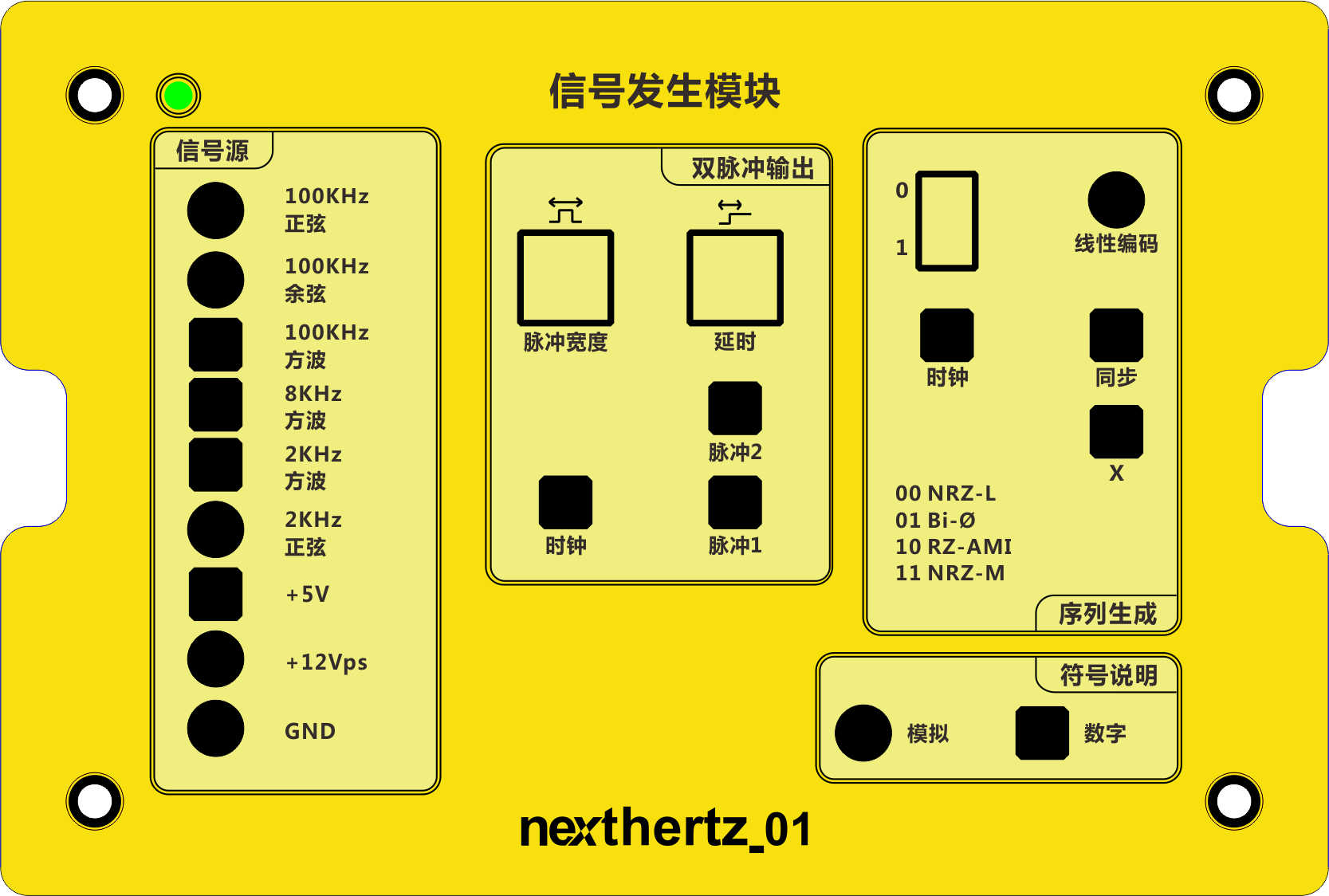

nexthertz01 - 信号发生模块
1、模块包含：8种信号源，双脉冲输出、序列生成功能
2、信号源：100KHz正弦、余弦、方波；8KHz方波；2KHz方波、正弦波；+5V DC；+12Vps；双脉冲生成

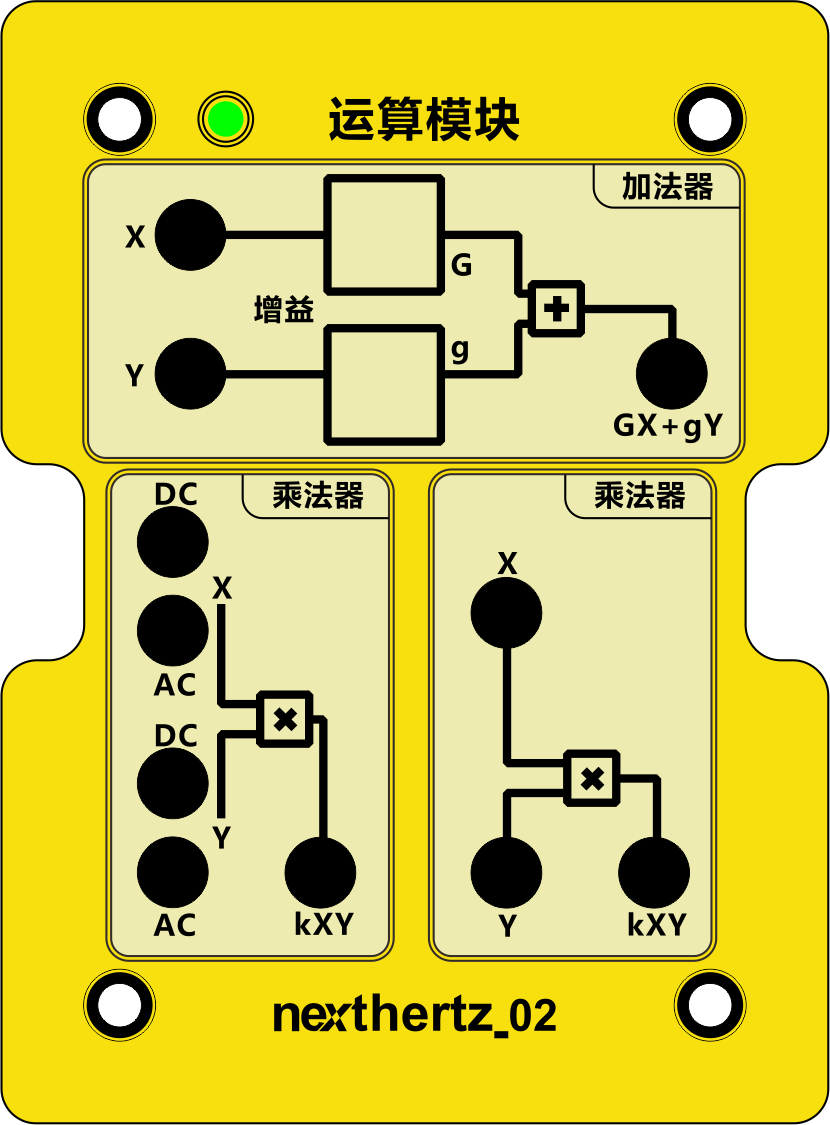

nexthertz02 - 运算模块
1、运算模块包含：加法器一组，乘法器两组
2、加法器：增益0~2

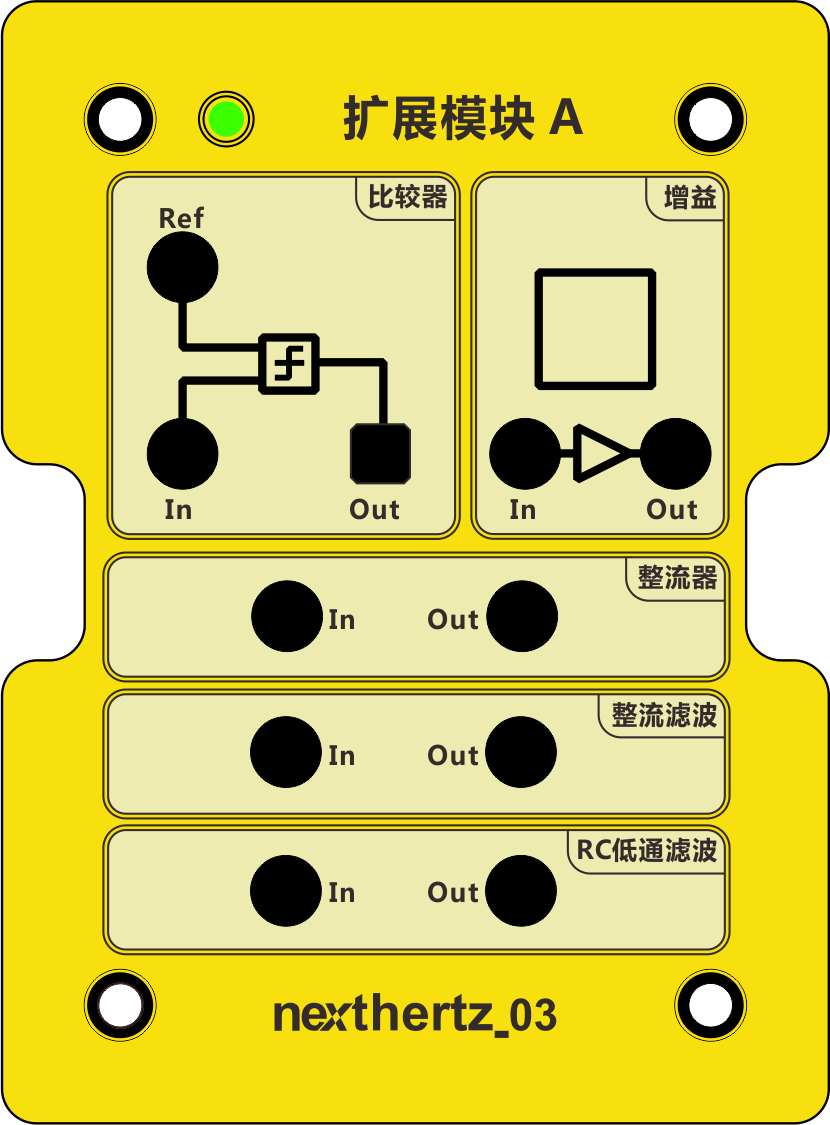

nexthertz03 - 扩展模块A
1、扩展模块包含：比较器、增益、整流器、整流滤波、RC低通滤波各一组
2、比较器输入频率范围：0Hz~100KHz,输入电压±5V
3、增益范围：0.2~5
4、整流器带宽：0Hz~100KHz
5、整流滤波：2.6KHz衰减-3dB
6、RC低通滤波：2.6KHz衰减-3dB

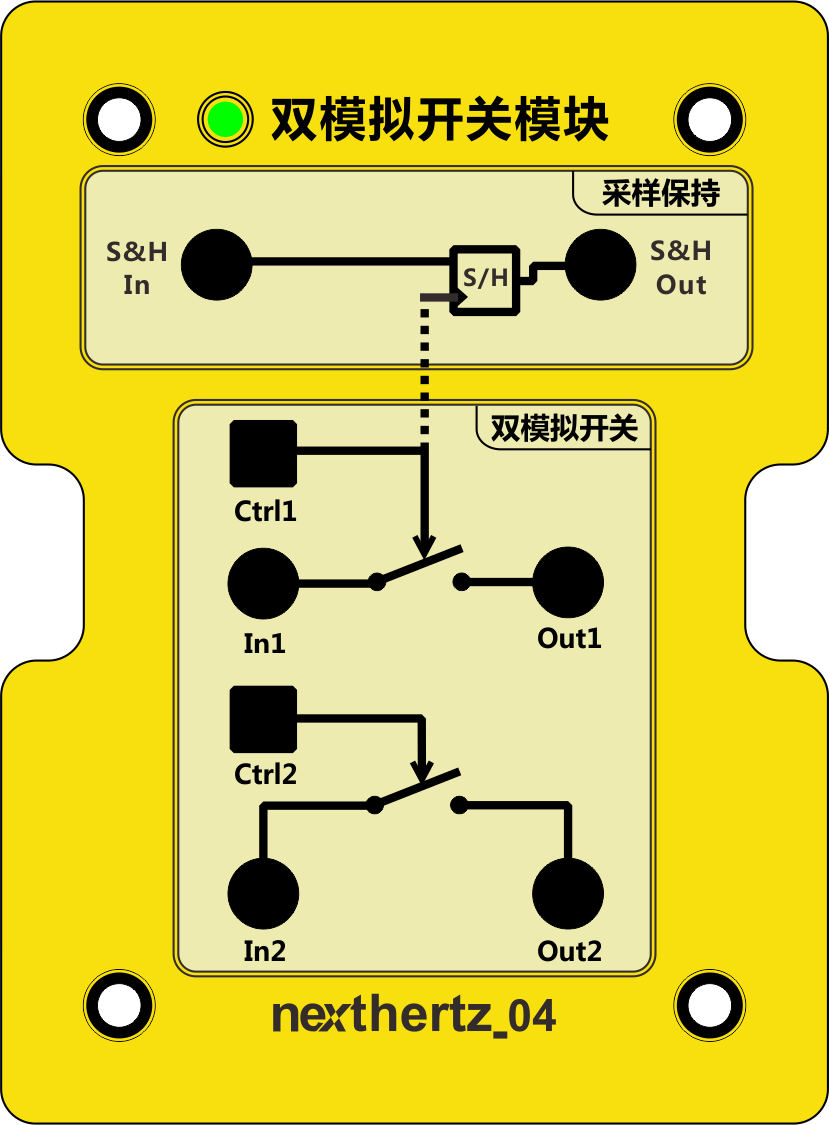

nexthertz04 - 双模拟开关模块
1、双模拟开关模块包含：采样保持电路一组、模拟开关两组。
2、输入电压范围：±5V
3、最大控制控制时钟：100KHz
4、输入电压范围：±4V

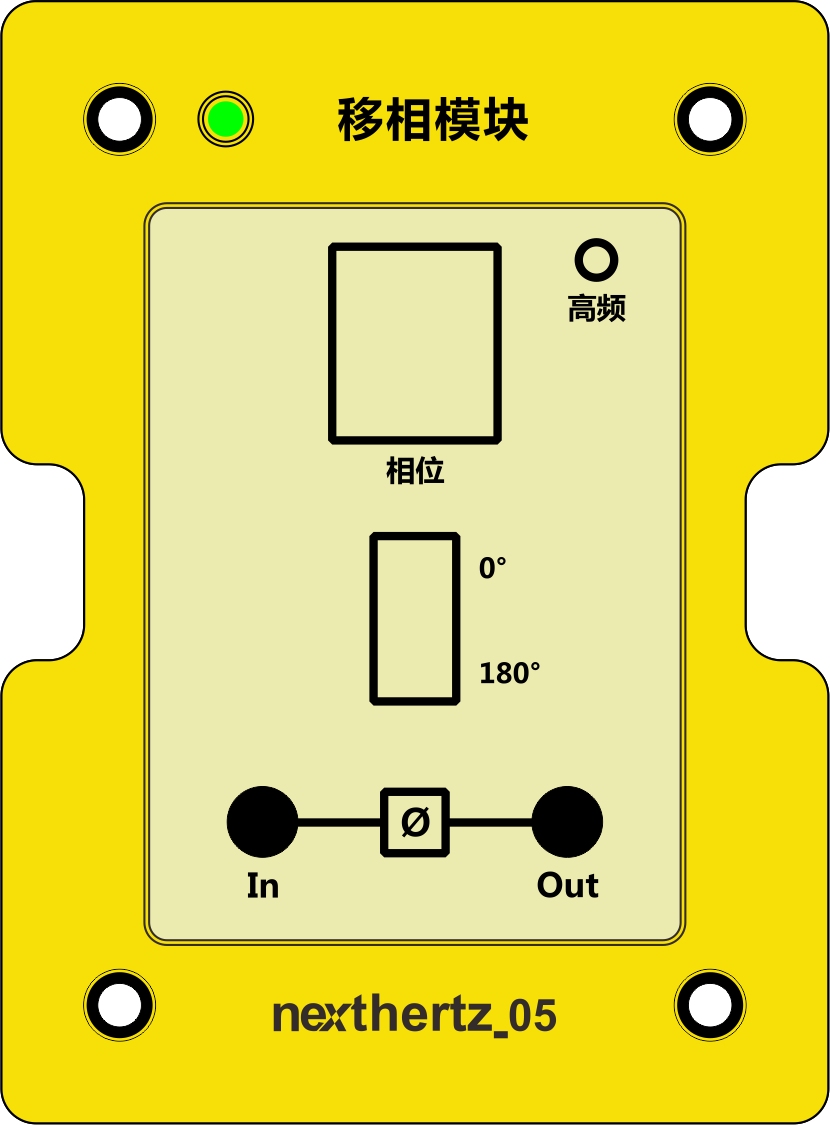

nexthertz05 - 移相模块
1、移相范围：10°~340°
2、输入电压范围：±5V
3、最低可调相信号为2KHZ
4、最高可调相信号100KHZ（正弦 余弦，三角波，不包含脉冲和方波）

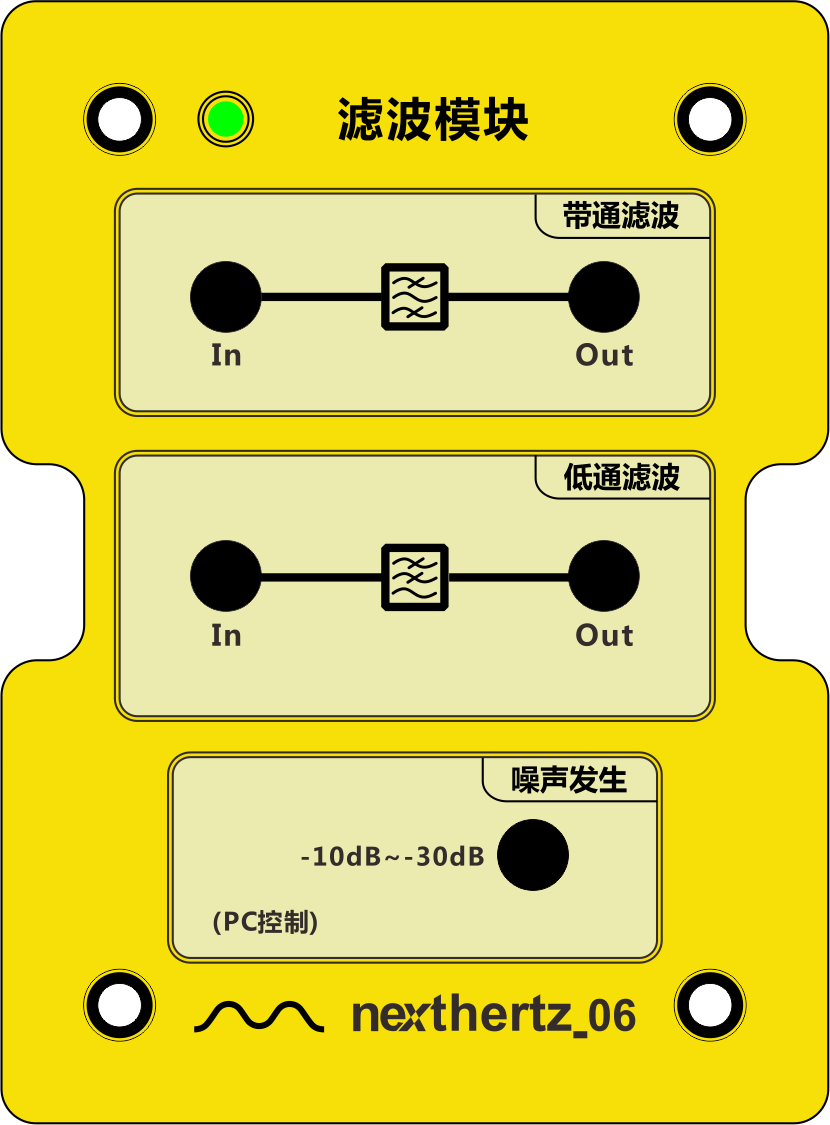

nexthertz06 - 滤波模块
1、滤波模块包含：带通滤波一组、低通滤波一组、噪声发生一组。
2、带通滤波：中心频率100KHz,带宽16KHz（92KHz~108KHz），截止带宽：140KHz（20KHz~140khZ）衰减-50dB,增益1。
3、低通滤波：截止频率1.6KHz,增益0.9
4、噪声发生：-10dB~-30dB

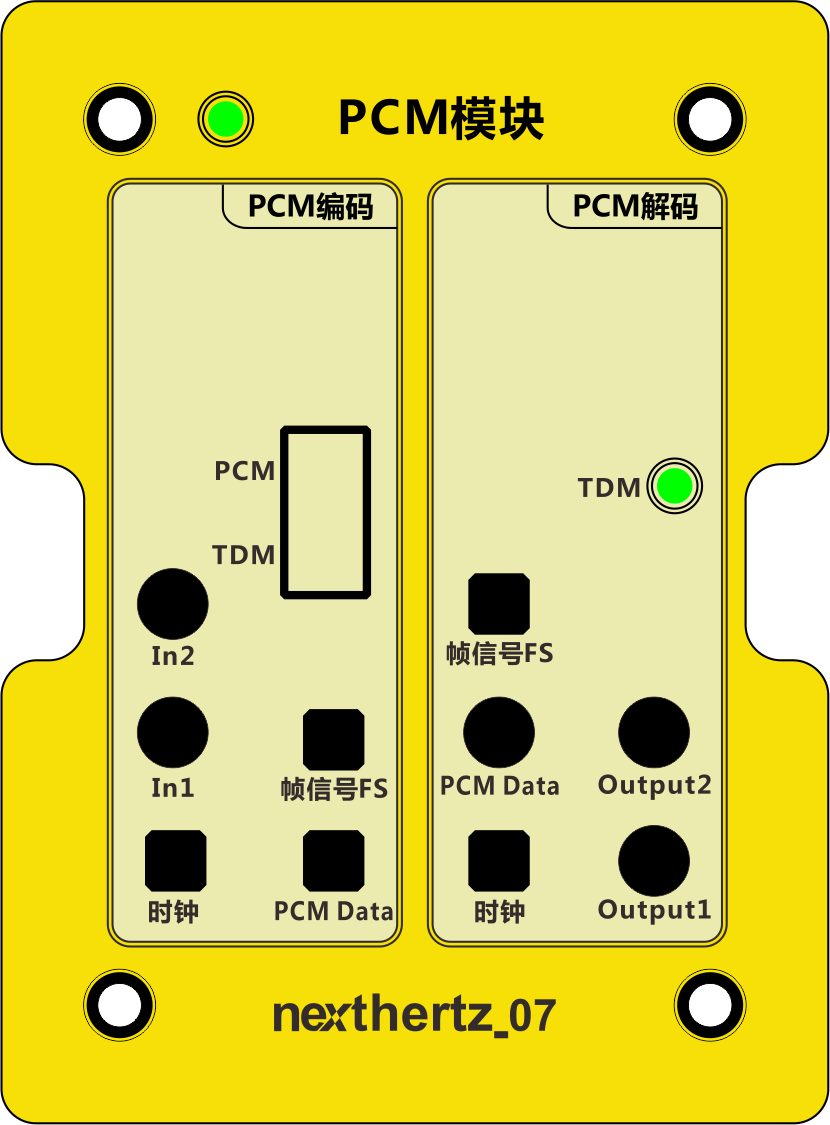

nexthertz07 - PCM模块
1、PCM模块包含：PCM编码一组，PCM译码一组
2、PCM编码：输入电压范围0~3.3V
3、PCM解码：输出电压范围0~3.3V

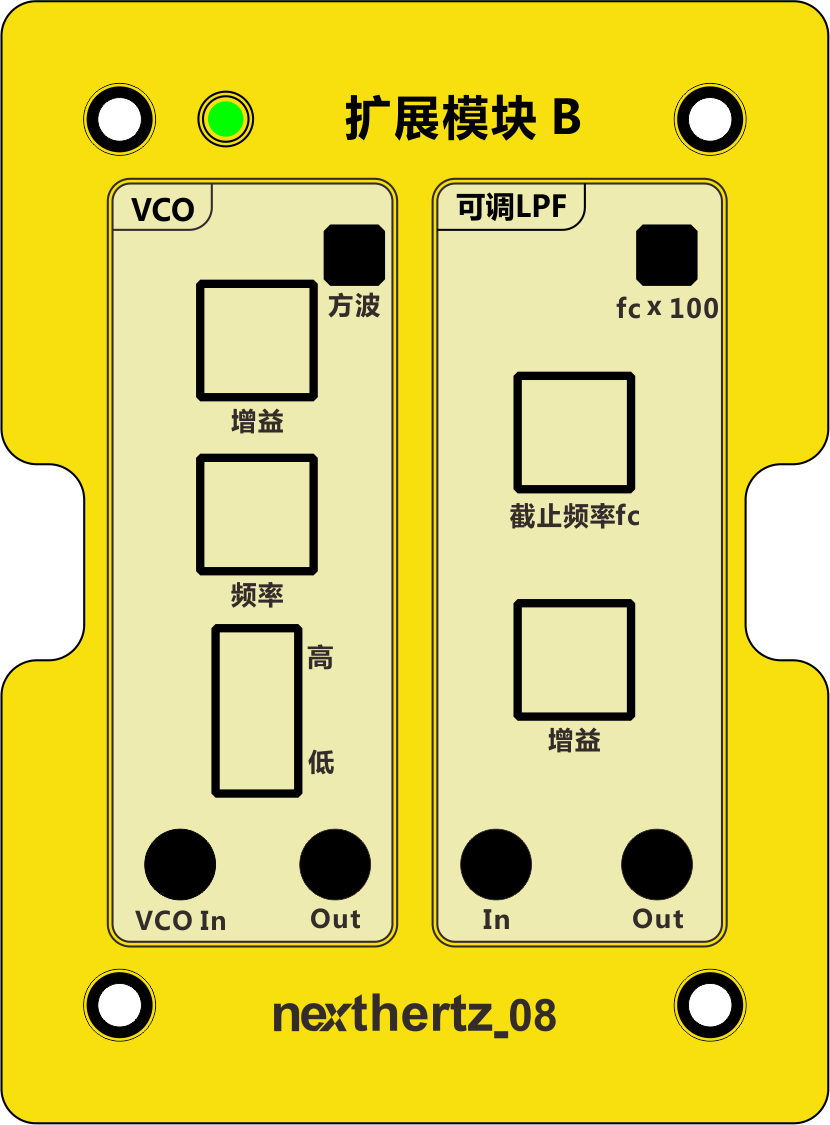

nexthertz08 - 扩展模块B
1、扩展模块B包含：VCO一组，可调LPF一组
2、VCO输入电压范围：-3V~3V
3、可调LPF：输入频率范围600Hz~12KHz
4、增益：0~1.6
校企合作
上海电子信息职业技术学院
根据对该院的需求分析可知，电子信息职业技术学院一方面希望实验设备能够满足职业院校注重培养学生操作技能要求，同时能够在基础技能之上逐渐加入综合创新部分。对此，该院需求正符合泛华工程教育产品的设计理念：教学，实验，创新！通过选用nexthertz的方案，给该院通信工程实验室实引入了模块化、平台化的概念，nexthertz是专门针对通信工程方面的实验课程，一方面可以满足学习通信原理基础课程的需求，同时由于其模块化的性质，允许学生可以对模块之间进行任意组合，从而创造出不同的实验系统，正是通过这种灵活的搭配方式，培养了学生从思维到动手的创新能力。
