产品/系统概述：
虚拟仪控系统是以西门子TELEPERM_XP（TXP）电站分散控制系统（DSC）为仿真对象，为某单位维修部仪表处的工程师提供一个基于Windows平台上的系统开/闭环控制、参数修改、优化试验的测控系统及相关培训服务。该系统基于LabVIEW软件建模，模拟实际物理系统的运行过程，用软件的形式实现TXP系统全范围动态仿真，真实再现TXP系统硬件和软件的各项功能，对于大型燃煤电站、核电站、联合循环电站的仿真系统建立和控制设计具有重大意义。
产品/系统功能：
该培训系统主要包括软件工作站及其输入输出卡件。根据虚拟系统的工作特点，TXP
中实现模拟量的过程控制和部分开关量的联锁或保护控制，软件工作站实现被控对象的工作过程模拟。软件工作站的过程控制信息通过硬接线传到TXP
系统过程操作站；同时TXP
控制指令通过硬接线实现对虚拟仪控系统的控制功能。
虚拟仪控系统可以代替以前用户TXP的DCS仿真系统，用于仿真压力水位控制模型。该模型包括各种传感器的信号，如压力、流量、温度等不同参数。以前对DCS调试时使用手动调试，拿万用表、示波器和LDS信号记录仪、信号发生器等仪器手动调试，主要是测试4-20mA电流或输出4-20mA电流，或仿真继电器闭合等过程。调试的目的在于仿真系统的参数优化、数据验证，可替代手工调试操作。
系统结构图：

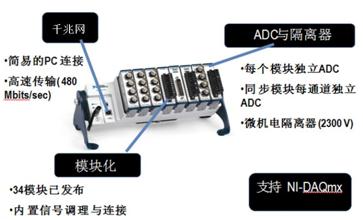

系统基于CompactDAQ架构，由电压采集模块、模拟输出模块、工业I/O模块、温度仿真模块组成的DCS配套仿真系统。主要用于仿真西门子TXP的DCS系统的各种工况并监控其各种输出以实现对DCS系统功能的验证与测试，属于DCS配套仿真系统。结合现今先进的测试技术和软件设计技术来满足用户日益增长的需求，充分体现了柔性测试技术在当今自动化生产过程中的应用。
系统需要搭配以下信号作为仿真实际信号：
虚拟仪控系统配置考虑满足仪控专业人员的技能培训需求，同时提供完善的培训服务，包括： LabVIEW软件结构、系统基本原理、组态配置、硬件使用、与维护培训等相关培训。
