系统功能简述：该系统运用虚拟仪器技术和机器视觉技术完成实际物体的图像采集、尺寸判断和测量，满足了工业现场中对物体尺寸的非接触测量和基于尺寸测量的其它相关测量。系统应用图像分析算法对采集的图像进行分析，判断出显示图形的形状和尺寸。采用机器视觉代替人眼，大大提高测量的速度和准确性。

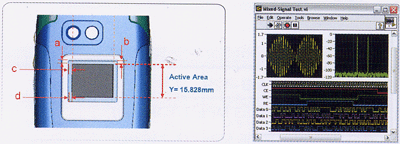

应用实例：手机LCD测试系统
主要检测参数：
-
数字相机分辨率：1624*1236 pixels；
-
被测对象面积：最大24.5*20.76mm（来料检测尺寸）；
-
图像最小分辨物理尺寸：<0.02mm(解析度)；
-
分析处理判断时间：<10秒。
使用的NI产品：LabVIEW 7.1； NI
Vision;PXI-1031；PXI-8185；PXI-1409
|
