在PCB制造过程中，元器件焊点对应变非常敏感，过大的应变会导致焊点失效。因此，需要对生产过程的各个环节进行应变测试，测试产品应变是否超过材料的可接受范围。

泛华测控为PCB制造领域提供了专用的“多通道应变测试系统”，可以对SMT在组装、测试和操作过程中受到的应变和应变率水平进行客观分析，帮助用户了解产品从SMT组装、印制板测试、机械组装到成品运输过程中的应变情况，通过对应变过大的工序进行修改，有效降低工件关键部位的应力，从而提高产品合格率。

                                   多功能PCB应变测试设备

泛华测控应变测试仪硬件技术规范：

应变式传感器	三向直角应变花
支持应变式传感器电阻值	120Ω
惠斯通电桥类型	1/4桥
每模块通道数	8个模拟输入通道
最多可容纳模块数	8
每通道最大采样率	10kS/s
模数转换分辨率	24bit
ADC类型	Delta-Sigma（带模拟预滤波）
端子间过压保护	±30V
激励电压	2.0V
机箱接口类型	USB2.0高速输入/以太网
供电电源	100-240VAC
工作温度	-40℃~70℃
工作湿度	10%~90%RH，无凝结
防护等级	IP40

Pansino Strain是为应变测试测量开发的专业软件，配合泛华测控提供的硬件产品，组成无缝的高性能应变测试系统。系统具有稳定性高、可靠性强的特点，支持多通道的海量数据处理能力。软件界面简洁友好，功能完整，操作方便，有效提高工作效率。数据分析参照IPC/JEDEC-9704及IPC/JEDEC-9704A标准，确保符合国际规范和行业习惯，丰富的运算和各种函数功能帮您完成更加专业的应变分析；一键式报表生成功能可以自动生成Excel报表，让用户方便地对数据、图表等存档分析。

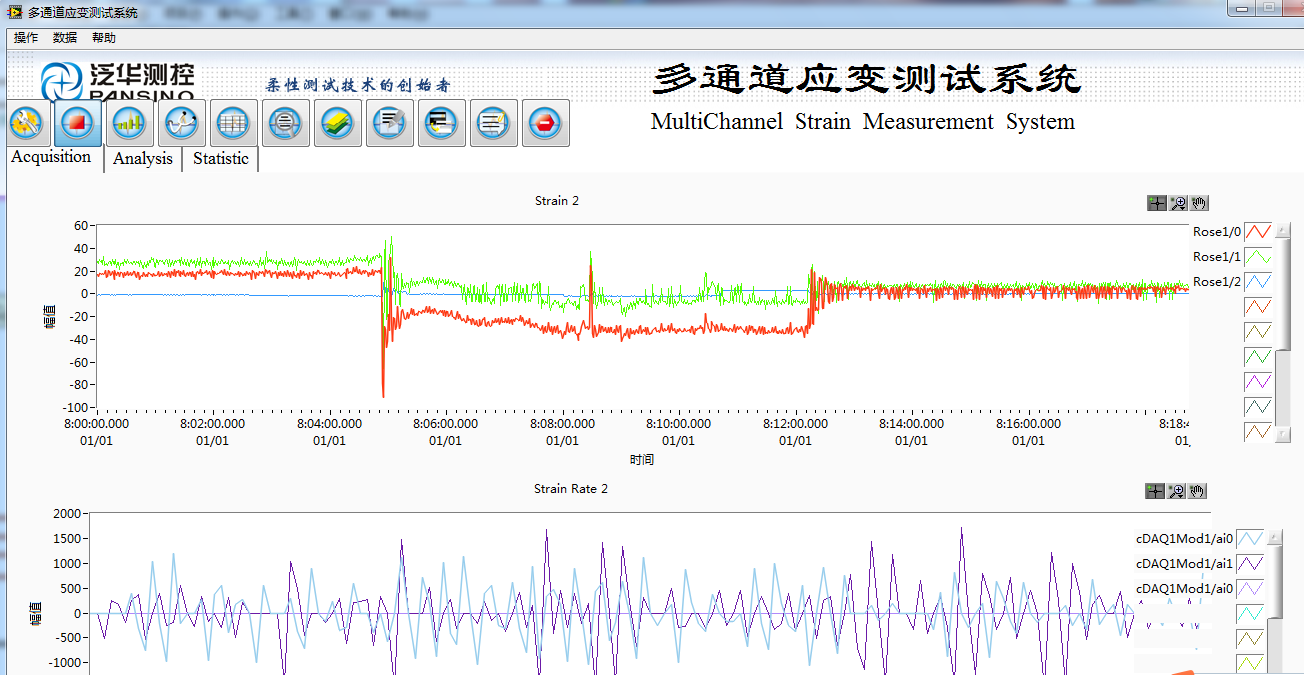

                            多功能PCB应变测试系统软件界面

软件主要功能：

系统配置

      智能配置向导，轻松完成配置任务；
      硬件配置，与硬件采集设备结合，快速构建测试系统；
      采集参数配置：配置采样率、采样时间等；
      测试参数配置：配置测试参数等；
      参数自动识别保存；

数据采集、保存与显示

      自动校正调零，保证数据的准确性；
      数据采集：根据配置进行采集；
      数据保存：记录采集数据，按时间命名数据文件；
      数据显示：根据选择显示通道应变曲线，可对细节进行观察；

数据分析与报警

      应变与应变率波形显示；
      Principal strain, diagonal strain分析；
      应变-应变率图；
      根据设定值判断是否超出IPC-9704报警线；
      数据统计处理；

数据回放

      导入已保存的测试数据；
      导入测试时保存的应变信息；
      测试波形回放功能；

Excel报表生成

      智能报表向导，轻松导出测试信息报表；
      默认报表包含用户信息、测试图表与结果、应变-应变率图与测试统计值。

泛华测控提供的应变测试仪参照IPC/JEDEC-9704及IPC/JEDEC-9704A标准，凭借系统卓越的软硬件性能和多年的测试测量行业经验的积累，帮助客户解决各种应变测试难题。
