产品/系统概述

应用是热工试验台热工流体测试，做温度，流量，压力，阀门控制等,采用分布式测控平台实现现场，电气，主控制室各种信号的分布采集控制 。
某堆工程热工水力学试验装置测控系统，是一套需要安全运行和满足各种热工水力学试验任务的系统。安全是首要的条件。试验的通道数较多，信号的采样率较高，信号的精度要求高，对设备现场抗干扰的要求高。要求以控制为核心的分布式设计架构，能实时准确采集和控制所有回路全部试验数据和参数。系统要有容错能力，必须设计手动键盘，可直接不通过测控系统对关键设备进行控制。测控能在电磁场、湿度、温度、灰尘和振动的环境下正常工作。同时系统还要性能可靠、易于维护和安装。最后，系统还要有良好的扩展性和易操作性，可根据不同的试验项目进行修改。

采用上位主机+交换机+PXI开关架构
采用CompactRIO实现各种信号的采集、控制
各分布式CompactRIO都是实时系统
各分布式CompactRIO之间同步

产品/系统功能

回路、仪表、电气系统综合
安全可靠
温度精度1°C，采样速度10点/s
几MW电源，预热器
通道对地、通道之间250V隔离
现场干扰，需要50Hz硬件滤波
压力、流量，压差，电压，电流100点/s采集
阀实时控制
电源等安全保护切除

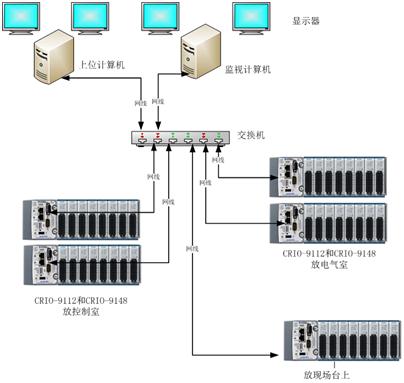

系统结构图


测控系统示意图

性能详解

• 自动化采集控制信号
• 温度采集速度快、精度高
• 抗干扰能力强：通道之间250V隔离，通道对地250V隔离。
• 硬件50Hz滤波器
• 实时同步采集几百个通道
• 实时控制阀、泵等设备
• 安全可靠
• 软件二次开发快速，适合多种不同实验，改通道，改算法

指标

TC100个，精度1°C，采样速率10Hz/s；250VDC隔离；1-5V电压76个，250VAC隔离，采样速率20Hz/s，精度16位；DI8个；DO8个；4-20mA隔离输出8个；继电器输出8个，300VAC，8A。
