现阶段供电接口检查多采用星上电缆串接转接盒的形式,过程繁琐且存在人工误操作隐患;并且在转接电缆和转接盒数量不足的情况下,测试时需要整星数次断电,影响测试及整体工作效率。为提高测试质量与效率,减轻人工压力,亟需研制专用供电接口检测系统,保证在整星供电接口检查时,能够快速有效的测量、解放人力并减少误操作隐患。

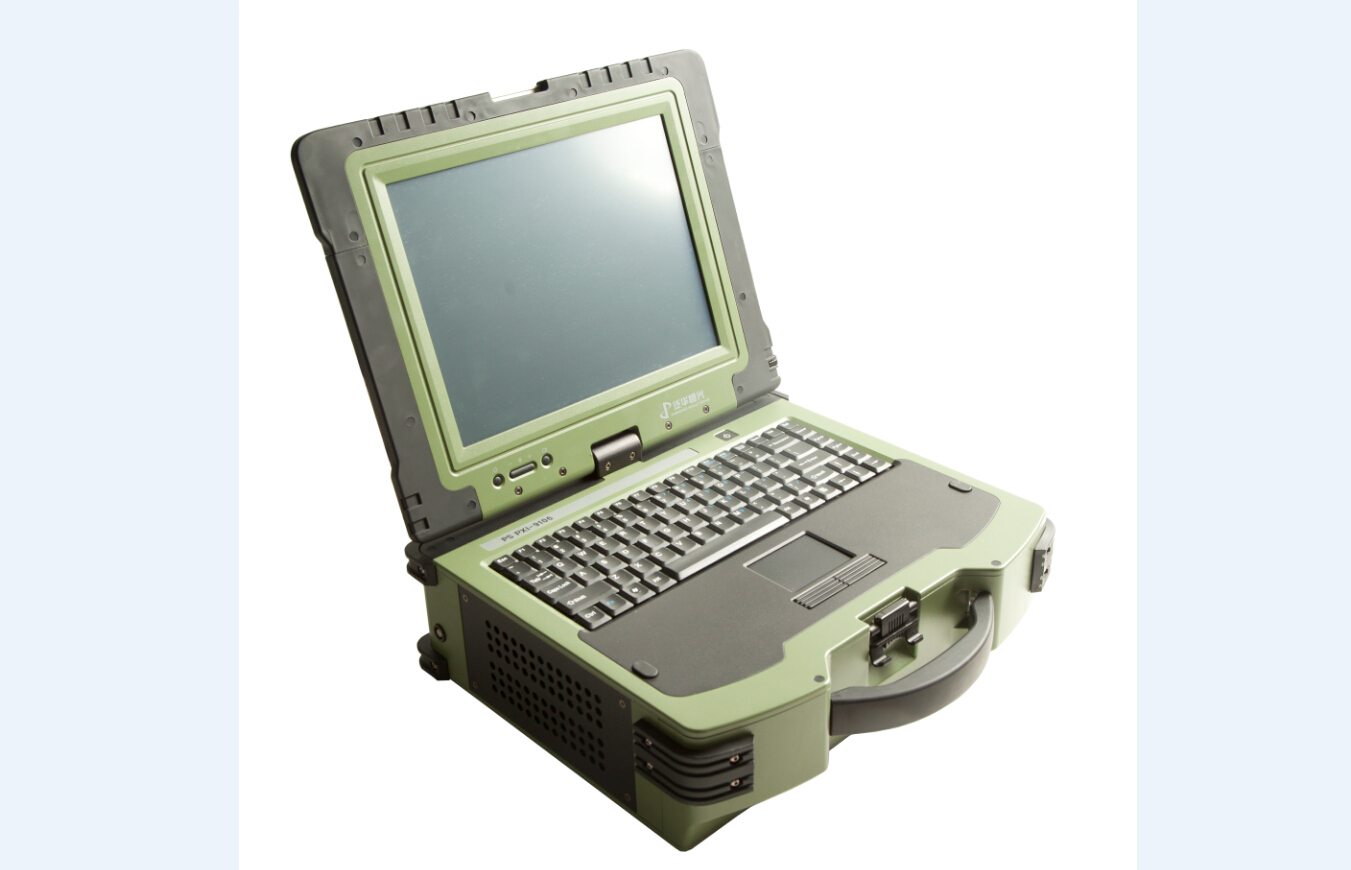

本产品基于便携式测试平台一体化结构,集成显示器、键盘、触控板等,机箱背板配置功能板卡、MAC Panel适配接口。供电接口检测系统基于PXI平台,电源通道从MAC Panel适配器面板高密度连接器接口引入,通过多路复用开关的切换,可对某型号设备的多个电源进行测试, 分析多通道电源电压;通过矩阵开关组合选择所需测量的某个接插件的某一路信号;高精度万用表卡可提供精准的电压测量,可以测量同一接口内任意两路之间的电压,并显示于测试终端上;可同时接入784路信号,最大电压测量范围100VDC。
