· 18bit ADC分辨率
· 采样速率可达 625kS/s
· 更新率高至2MS/s
· 具有丰富的通道资源：32路模拟输入，32路数字I/O、16路MFIO、2路计数器/定时器
· 配备 MSIB、PXI_TRIG 等同步总线
· 7M采样点板载缓存（AI/AO）
· 输入量程可设置：±10V、±5V、±2V、±1V、±500mV、±200mV、±100mV
测试测试测试测试测试测试测试测试测试测试测试测试测试测试

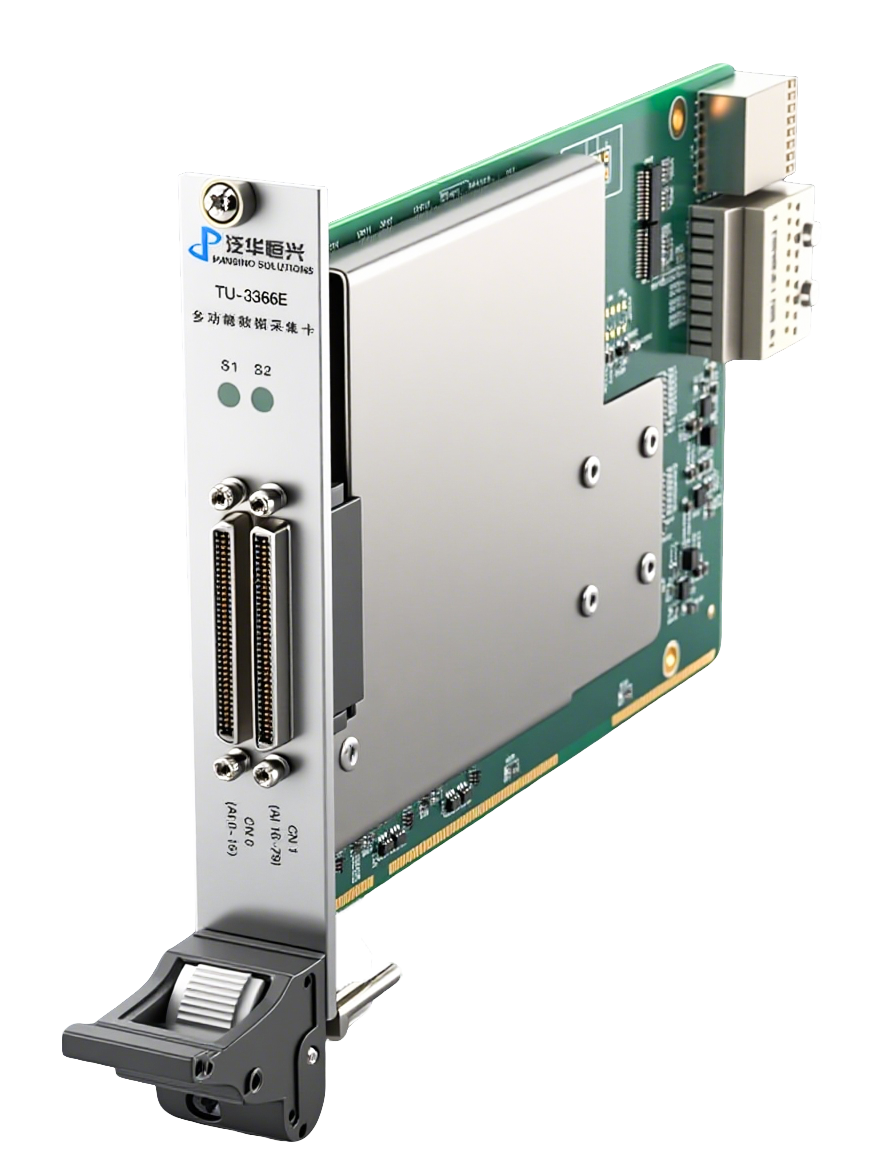

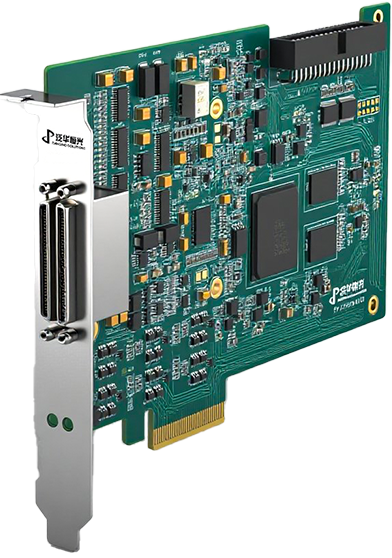

指标项 | TU-3366CE | PXI-3366 | TU-3366E | ||
总线类型 | PCIe | PXI | PXIe | ||
模拟输入 | 通道数量 | 80路单端/40路差分 | |||
ADC通道数 | 1 | ||||
ADC分辨率 | 18bit | ||||
最大采样速率 | 1.25MHz | ||||
耦合方式 | DC | ||||
输入阻抗 | ＞1GΩ | ||||
过压保护 | ±24V | ||||
板载缓存 | 7M 采样点 | ||||
AI绝对精度 | 量程范围 | 精度 | |||
-10V ～ +10V | 1000μV | ||||
-5V ～ +5V | 500μV | ||||
-2V ～ +2V | 210μV | ||||
-1V ～ +1V | 120μV | ||||
-500mV ～ +500mV | 70μV | ||||
-200mV ～ +200mV | 40μV | ||||
-100mV ～ +100mV | 30μV | ||||
指标项 | TU-3366CE | PXI-3366 | TU-3366E |
模拟输出 | 通道数 | 2路 | |
DAC通道数 | 2 | ||
DAC分辨率 | 16bit | ||
最大更新率 | 2.5MHz | ||
耦合方式 | DC | ||
驱动能力 | 10mA | ||
板载缓存 | 7M 采样点 | ||
AO绝对精度 | 量程范围 | 精度 | |
-10V ～ +10V | 2000μV | ||
指标项 | TU-3366CE | PXI-3366 | TU-3366E |
数字I/O | 通道数 | 2路双向 | ||
输入输出电平 | 5V CMOS兼容5V TTL | 3.3V LVTTL | 5V CMOS兼容5V TTL | |
输入最大时钟 | 10MHz | |||
上电状态 | 可编程，默认全高阻 | 可编程/拨码控制/高/低 | 可编程，默认全高阻 | |
驱动能力 | 24mA | |||
输出最大时钟 | 10MHz | |||
指标项 | TU-3366CE | PXI-3366 | TU-3366E |
MFIO | 通道数量 | 16路双向 | ||
输入输出电平 | 5V CMOS兼容5V TTL | 3.3V LVTTL | 5V CMOS兼容5V TTL | |
驱动能力 | 24mA | |||
指标项 | TU-3366CE | PXI-3366 | TU-3366E |
计数器/定时器 | 通道数量 | 2路双向 | ||
分辨率 | 32 bit | |||
最大时钟 | 100MHz | |||
输入输出电平 | 5V CMOS兼容5V TTL | 3.3V LVTTL | 5V CMOS兼容5V TTL | |
指标项 | TU-3366CE | PXI-3366 | TU-3366E |
触发和同步 | 触发模式 | 开始触发 参考触发 暂停触发 | |
触发类型 | 模拟触发 数字触发 | ||
同步总线 | MSIB | PXI_TRIG | |
温度范围 | 相对湿度 |
-20 至 70ºC | 5%至 95% RH（非冷凝） |
温度范围 | 相对湿度 |
0 至 55ºC | 10%至 90% RH（非冷凝） |
