本便携式自动化测试设备专为航空核心部件LF-105刹车控制单元（用于无人机/飞行器高精度刹车制动及防滑控制）设计。解决传统手动测试效率低、接口适配难、精度不足痛点，支持复杂逻辑验证、功能性能测试及生产线批量检测，满足航空领域高可靠地面测试需求。

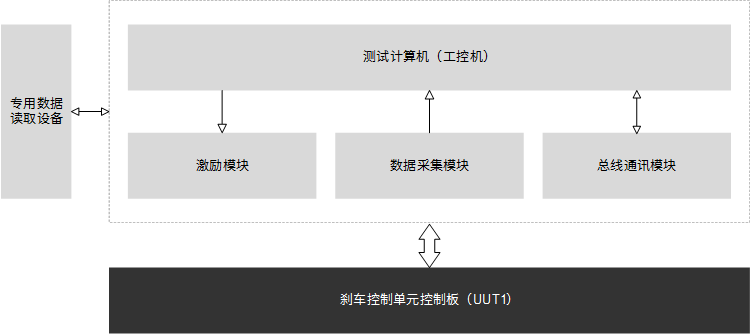

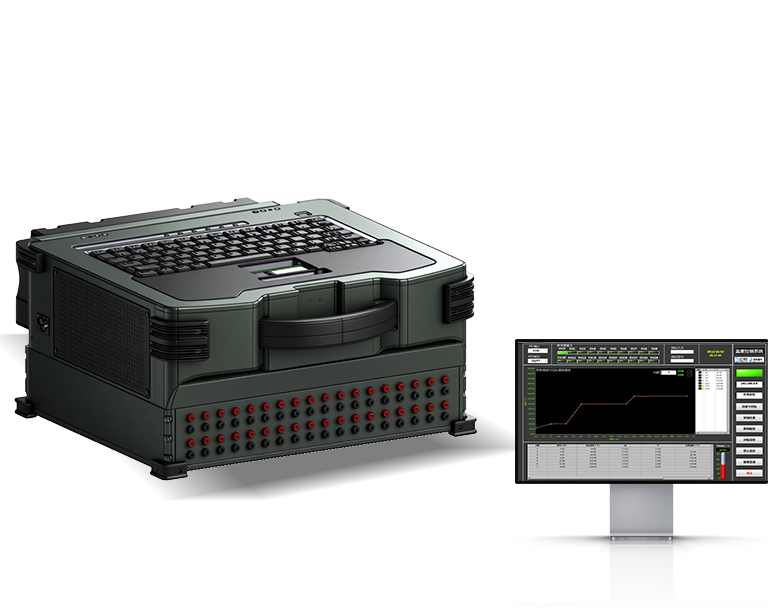

本系统基于PXI总线构建模块化硬件平台，采用可更换适配器实现快速被测件兼容，降低定制成本。硬件集成了便携式工控机（含PXI-8106控制器/8槽机箱）、开关模块、高精度采集卡及专用通讯模块，搭配定制调理板与直流电源，满足信号调理、故障仿真及复杂环境稳定性需求。软件基于LabVIEW分层开发，实现界面与逻辑分离，提升可维护性。
支持LF-105刹车控制单元全维度测试，包括供电/阀电流采集、传感器仿真、离散量模拟及HB6096/GJB289A/RS422总线通讯。具备自动/手动双模式，支持测试序列配置、实时监控、数据回放及定制化报告生成，满足航空电子质量追溯要求。
系统功能 | 功能指标 |
仿真刹车控制阀主线圈并采集主线圈电流 | 通道数量：4路 仿真信号类型：100Ω电阻 采集信号类型：0~50mA电流 采集精度：0.2%FS |
仿真刹车切断阀线圈并采集电流信号 | 通道数量：4路 仿真信号类型：50Ω电阻 采集信号类型： 0~800mA电流 采集精度：0.5%FS |
采集刹车控制器输出的飞控轮速信号 | 通道数量：8路 信号类型：150~3500Hz 幅值：0~15V |
采集硬线心跳信号 | 通道数量：1路 信号周期：500ms 信号电压：（0-3.3）V |
供电电源（正常供电和应急供电） | 电源电压：28V 额定功率：不小于150W |
机轮速度传感器信号 | 输出通道：4路 信号类型：0~4500Hz，0.6Vp-p 输出精度：0.1%FS |
刹车指令传感器信号 | 输出通道：8路； 信号类型：1.2~6.8V电压； 输出精度：0.2%FS。 |
刹车压力传感器信号 | 输出通道：5路； 信号类型：4~20mA电流 |
离散量信号 | 输出通道：11路； 信号类型：地/开信号 |
通信功能 | 具备HB 6096、GJB 289A、RS422等直接通讯功能 |
