在电力电子研发测试中，传统方法面临双重挑战，一是纯软件仿真难以精确模拟实际硬件特性（如器件差异、寄生参数、EMI）对系统的影响，二是复杂闭环策略的硬件测试则耗时耗力且风险高，系统故障易导致损坏与成本增加。因此亟需更高效、安全的验证手段。

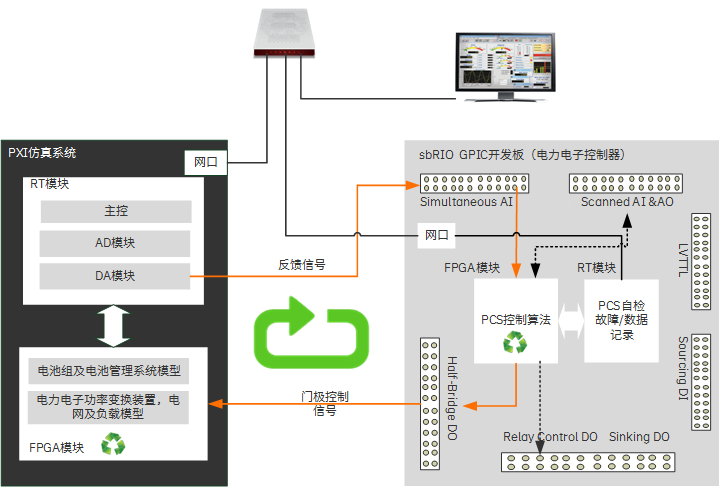

电力电子半实物仿真平台是硬件在环回路仿真系统，含电力电子模块单元，由电池系统及电池管理系统、电力电子变换装置等组成，用于研究模型参数对电力电子闭环控制的影响。系统主要由 PXI 平台、sbRIO GPIC 开发板及信号转接装置组成。sbRIO GPIC 作电力电子控制器，其 FPGA 运行逆变器控制算法，采集 PXI 侧的电网电压和电流，经处理后输出门极控制信号给 PXI 模块；PXI 系统仿真逆变控制器的外围模块，包括电池系统模型。
指标项 | 指标 |
门极控制信号频率 | 10~20K，SPWM 调制方法 |
闭环控制精度 | ≤ 50μs |
