单轴倾角传感器用于移动机械，具有安装方便、稳定可靠等优点，可在恶劣环境下测垂直平面内 360° 倾斜角度。其校准备测试设备现状主要有两类：一是纯手工的光学分度头测试，二是半自动化设备，手工调仪器、数据自动记录。

系统优势

高精度的自动化系统

高精密的机械结构

快速稳定的伺服运动控制

系统校准功能

高效的并行测试

灵活的软件配置

可扩展性

系统架构

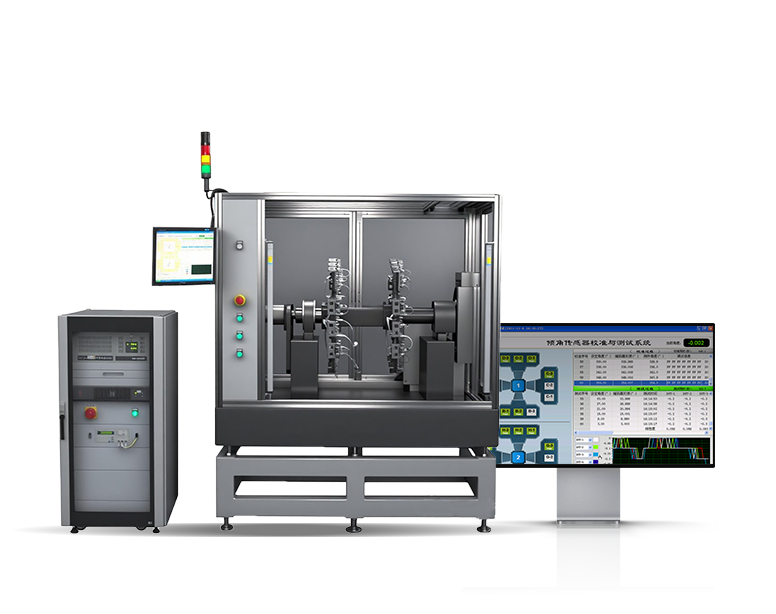

该系统专为单轴倾角传感器设计，满足生产线自动化测试需求，相比传统设备，显著提高测试精度，实现高精度流程化校准与测试。系统通过高精密机械结构、伺服控制单元及圆光栅，提供稳定倾斜角度控制及精确角度反馈，分析线性度判断被测件是否合格，可同时校准与测试24个被测件（可扩展）。

系统功能

类别	主要功能	描述
系统功能	自检功能	360°范围内，计算圆光栅与伺服电机内部编码器输出值之差,如符合要求，则设备工作正常，否则报警；
	校准功能	伺服系统驱动旋转轴从0°开始正向转动，分别停在360°范围内的120个点上，每个点停2S，通过CAN总线通讯方式发送命令帧和获取数据帧；
	测试功能	旋转轴返回到0°点的过程中，分别停在60个点上，每个点停2S，通过CAN总线通讯方式获取被测件数据，可实现被测传感器的线性度、重复精度、分辨率、回程偏差、响应时间及功耗等参数的测试；
软件功能	用户权限	用户管理和权限配置，用户分为操作员和管理员两类，操作员进行一般操作，管理员除具有操作员的权限外还能够修改用户密码、增/删用户、系统配置、流程配置等多种权限；
	流程配置	用于进入生产测试前，分别配置系统校准与测试信息，包括测试的点数并提供自动和手动两种方式实现流程序列的生成，并保存在相应目录下；
	测试模式	分为自动模式和手动模式。自动模式下，软件按照设定的流程自动完成各个点的旋转控制，数据采集和分析计算，直到测试完成；手动模式下，可以单独设置设备或仪器的相关参数；并具有自检功能、回零功能、单点测试等功能。
	界面显示	测试过程中，实时显示被测件测试值和数据曲线，显示并定位测试不合格产品；并显示电机运行状态及CAN通讯状态；
	数据存储与查询	测试完成后自动存储测试结果；用户可根据时间信息查询测试记录，保存成excel格式方便进行离线分析；
	错误日志	为用户提供按时间查询的错误日志浏览。
